逆流式閉式冷卻塔

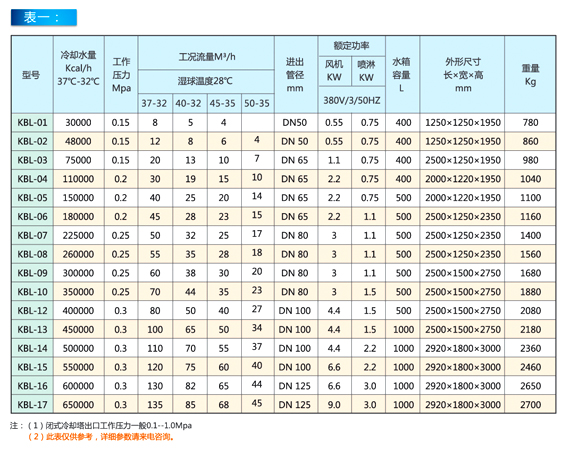

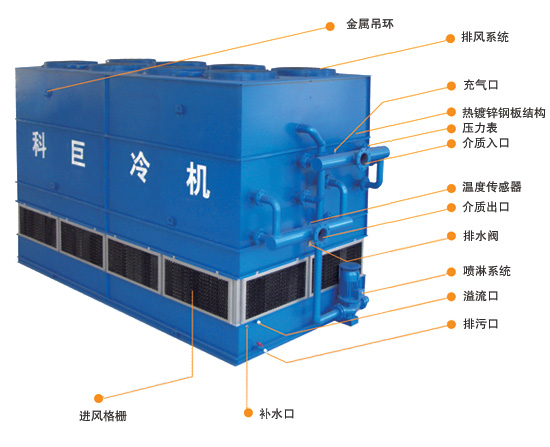

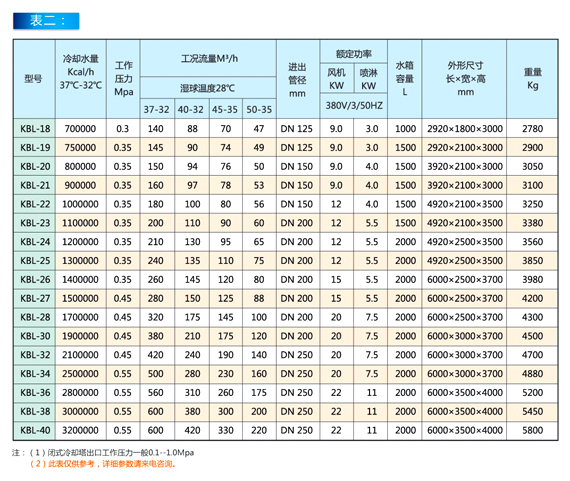

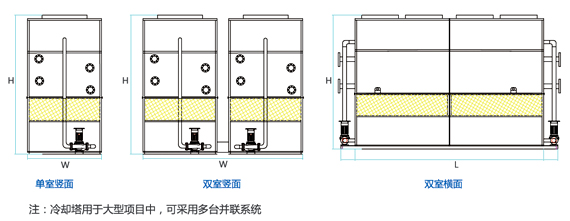

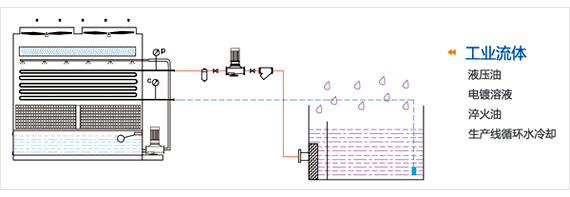

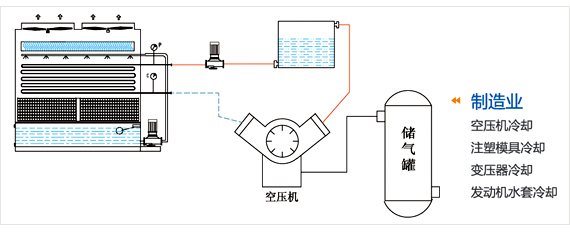

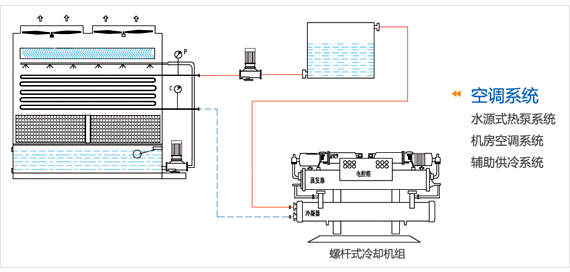

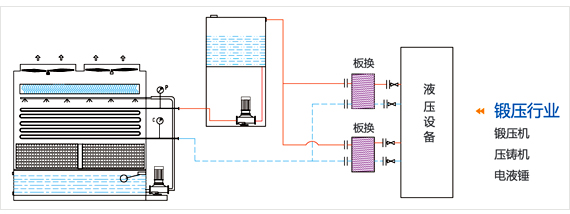

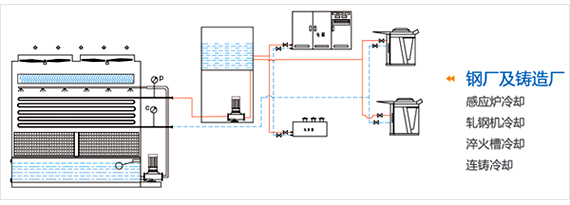

運行原理 結構圖示 參數表 性能優勢 注意事項 冷卻塔的運用

-工作原理:
本產品利用兩級冷卻方式即:一級冷卻采用風冷,依靠風對冷卻器盤管進行冷卻;二級冷卻采用風冷和噴淋,在環境溫度比較高時使用二級冷卻,在風冷的同時噴淋系統將水淋到冷卻器表面上,在水蒸發時能夠帶走盤管的熱量,通過頂部的風機把濕熱空氣經脫水器回收后排出機外,從而達到冷卻效果。環境溫度比較低時,采用一級冷卻。噴淋水的消耗量也僅為單位流量0.1-0.002

-適用范圍:
作為熱處理行業的主要輔助設備,運用于熱處理淬火介質、可控氣氛多用爐、感應加熱爐、真空爐等;中央空調、鍛造、鑄造、化工、食品、注塑、印刷、發電機組、電廠、玻璃熔窯等領域。












KBL系列閉式冷卻塔內部盤管材質可以為紫銅管,不銹鋼管,碳鋼管

補水口:DN25-50mm
溢流口:DN50-125mm
排水口:DN50-125mm




使用環境要求
·應避開酸性排氣、爆炸性粉塵、嚴重煙煤、超量水蒸氣場所;
·安放在建筑物旁邊,應與進風口保持足夠的距離(0.5-3M,根據型號而定);
·安放在井式圍墻里,應警惕濕熱空氣回流造成排熱故障,特殊環境可考慮引風裝置;

用戶配管的問題
·配管、泵閥應安裝在冷卻塔運行水位之下,防止溢流和空氣吸入;
·考慮設備安放位置時,應有足夠的水泵揚程,應該考慮沿程的壓力損失和冷卻盤管的壓力損失;
·流體冷卻的接口法蘭壓力設計為1MPa,所有管道應考慮吊架或支撐。

噴淋系統的維護要求
·隨著閉式冷卻塔的運行,水中的礦物質和其他雜質都會(huì )沉淀下來積聚在水槽里,因此必須定期檢查水質,定期排污清洗,這樣能較好的控制水質和防止結垢。
·噴淋水質要求:參照GB50050-95《工業循環冷卻水處理設計規范》,水質特別差的地區,應考慮凈化(軟化)處理。

循環水的補充
·噴淋水的補充量
蒸水量≤流量的百分之0.8+漂水量≤百分之0.1+排污量≤百分之0.3=循環流量≤百分之1.2
·密閉式系統的循環水,應符合生產工藝對水質的要求,可采用軟化水或凈水等。密閉式系統內設有液位控制系統,系統發出警報訊息,說明循環水液位低,需要添加補充循環水。


排水
·設備閑置不用時,應把管內循環水排除,以免低溫天氣損傷凍裂盤管。

閉式冷卻塔的防凍問題
·噴淋系統防凍需要考慮的方法:
①在噴淋水槽里設置加熱器,一般采用浸沒式電加熱器;
②系統停止運行時,需將盤管內的水和噴淋水排放干凈。
·冷卻盤管的防凍方法:
①環境≤-7℃時,主水泵一定要保持系統水循環。
② 北方地區冬季低溫時,即使循環水保持流動也會(huì )發生凍結現象,讓循環水保持一定的熱負荷,為保證這一熱負荷,一般可在配管系統內設置浸沒式電加熱器(如圖1),同時保持密閉系統的循環水有最小流量。

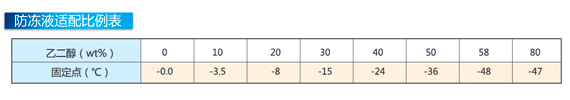

③最有效的方法是在密閉系統內加注防凍液,乙二醇或丙二醇液即可,加注比例表可參照下表,具體實施防凍措施請與我公司共同制定方案。

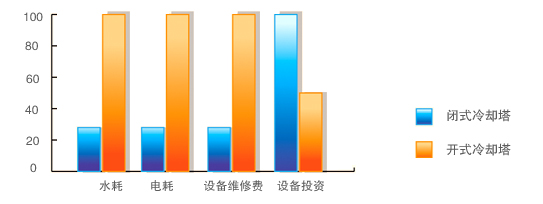

穩定
閉式冷卻塔循環水通常采用軟水閉路循環,高溫時沒有水垢生成,有效防止電爐因過熱而逐漸損壞。通過參數設定以及報警系統,確保冷卻過程的平穩與冷卻效果的明顯。

節水
閉式冷卻塔與傳統敞開式冷卻塔相比實現了冷卻水(純凈水)的全封閉內路循環,不需要挖水池,移址方便。在水資源缺乏的地區尤其適用。

節能
閉式冷卻塔可以根據環境溫度變化調節風量與噴淋量,控制風機與噴淋系統的啟停,較大程度實現冷卻過程的高效與節能。

環保
閉式冷卻塔通過全封閉內路循環保護了循環水不被污染,可持續使用。由于噴淋水的蒸發量少,極大的保護了大氣層環境。不會(huì )通過水基細菌對塔體周?chē)巳簶嫵山】低{。

更長的使用壽命
公司設計生產的閉式冷卻塔通過采用優質金屬結構材料,極大提高了設備的抗腐蝕性,如果維護得當,通常其使用壽命可達8-10年,維護少,費用低。
